dr5052-r

DR5052-R

Dar DR5052-R Adapter wird zum Anschluss einer Roco® Drehscheibe am DR5052 in der Basic, Basic-Plus und Profi Version benötigt.

Link zum DR5052-R

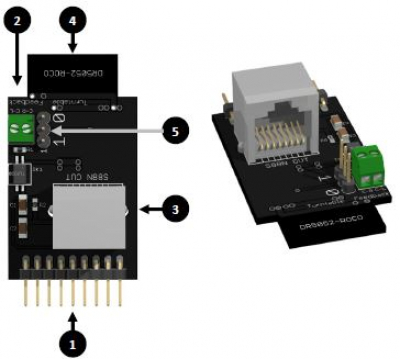

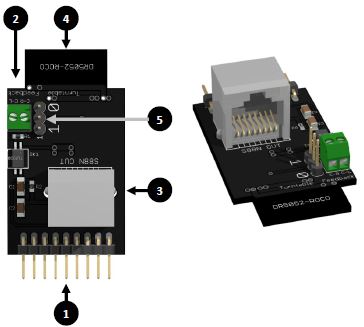

Hardware Übersicht DR5052-R


  1. Stiftleiste zum Anschluss am DR5052
  2. L R Anschluss für Messspannung Gleisanschlüsse
  3. S88N OUT Anschluss
    Anschluss zum Rückmeldemodul, Positionsrückmeldung
  4. Platinenkonnektor zum Anschluss der Drehscheibe
  5. Jumper Positionsmeldung intern oder extern
