DR5013 Anschluss externe Rückmelder
Der DR5013 besitzt drei externe Rückmeldeausgänge. Mit diesen Rückmeldeausgängen kann die Belegtmeldung der Kehrschleife (FB-Stromfühler, GND-Meldung gegen Masse) und eine Kurzschluss Meldung der Kehrschleife an einen externen Rückmelder gemeldet werden.
Not-Aus (CDE)

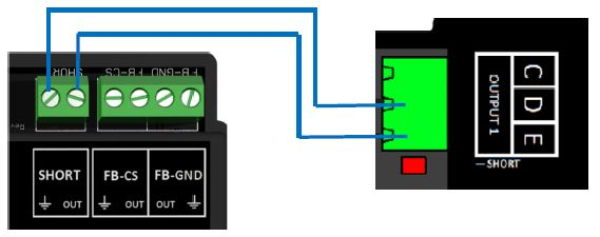

Not-Aus (Kurzschluss-) Meldung an ein Digitalsystem das über einen CDE-Boosteranschluss verfügt.
Belegtmeldung Stormfühler (CS)

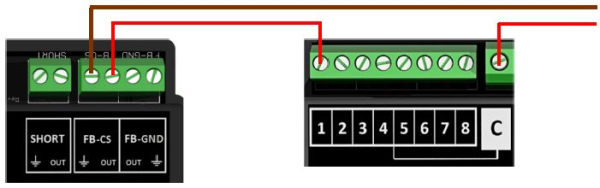

Belegtmeldung der Kehrschleife als Stromfühler (DR4088xx-CS).
Eine gleichzeitige Nutzung der externen Rückmelder FB-CS und FB-GND ist nicht möglich.
Belegtmeldung gegen Masse (GND)

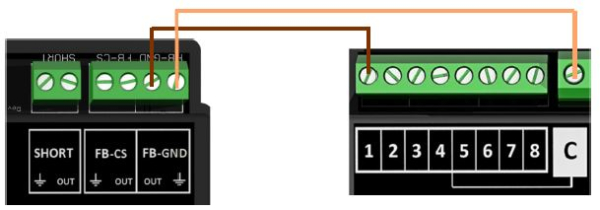

Belegtmeldung der Kehrschleife gegen „Masse“ (DR4088xx-GND).
Eine gleichzeitige Nutzung der externen Rückmelder FB-CS und FB-GND ist nicht möglich.
