Die Rückmeldebereiche der DR5000

Die DR5000 hat viele Möglichkeiten Rückmelder (LocoNet, S88, XpressNet, RS-Bus) anzubinden. Man kann auch alle gleichzeitig betrieben. Intern fasst die DR5000 alle Anschlüsse zu einem großen Rückmeldebereich zusammen. Wichtig bei dieser Sache ist das jede Adress nur einmal vorhanden sein darf! Es darf also nicht z.B. die Meldernummer 1 im LocoNet und im S88 Bus geben.

Je mehr Bussysteme eingesetzt werden, wird die Konfiguration nicht unbedingt übersichtlicher und die Fehlersuche wird ebenfalls nicht einfacher. Man muss dann schon bei der Konfiguration der Rückmelder wissen was man tut! Darum sollte man sich immer, wenn man nicht weiß was man macht, auf ein Bussystem beschränken am besten LocoNet.

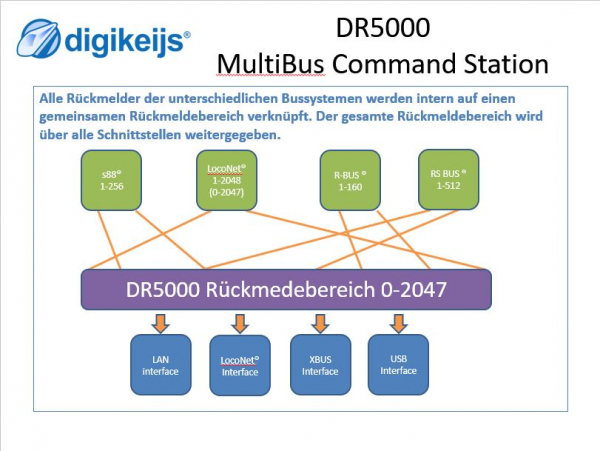

Im Bild ist zu sehen was es für Möglichkeiten gibt und wie viele Rückmelder in den einzelnen Rückmelde Systemen zu Verfügung stehen. Bei Xpressnet sind die Einschränkungen zu beachten (Max.1024 Rückmelder, wovon 0-511 für Weichen, 512-1023 für Rückmelder reserviert sind.)
