DR4088 - Allgemeine Produktinformationen

Ein konstanter Informationsfluss zur Gleisbesetzung ist notwendig, um mit einem PC oder Routenkontrollsystem (Marklin Memory, IB Schalter) die Modelleisenbahn zu überwachen. Der S88 Bus wird von Digikeijs standardmäßig benutzt, um Meldungen über die Gleisbesetzung an die Zentraleinheit zu schicken. Die Rückmelder Module sind mit dem Bus verbunden, um die Meldungen über die Gleisbesetzung an die Zentraleinheit zu schicken.

Der DR4088 ist ein 16-kanäliger Decoder, mit dem man 16 Sektionen überwachen kann und diese Informationen weiterleiten kann. Der DR4088 kann auf verschiedene Weisen angeschlossen werden: entweder über den Bus oder mit Standard s88-N Netzwerk Kabeln. Man kann auch beide Möglichkeiten kombinieren. Zusätzlich haben wir ein LED Licht eingebaut, das aufleuchtet, wenn ein Kanal aktiviert ist. Je mehr Kanäle aktiv sind, desto heller leuchtet das LED Licht. Dies kann bei der Anschließung, bei Testversuchen oder bei Problemlösung sehr nützlich sein.

Technische Daten

Anzahl der Eingänge Passend für Strombedarf am Bus Minimale Belastung Maximale Belastung pro RückmelderMaximale Gesamtbelastung
DR4088-CS 2 x 8 2 Leiter 12mA 2mA 2 Ampere 5 Ampere
DR4088-GND / -OPTO 1 x16 3 Leiter 12mA - - -

Anschluss-Beispiele

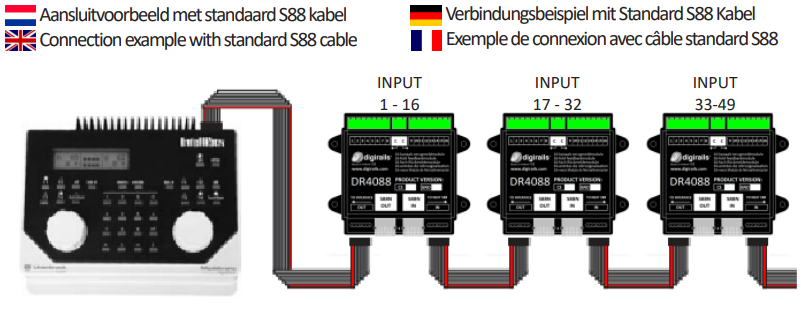

Standard S88-Kabel

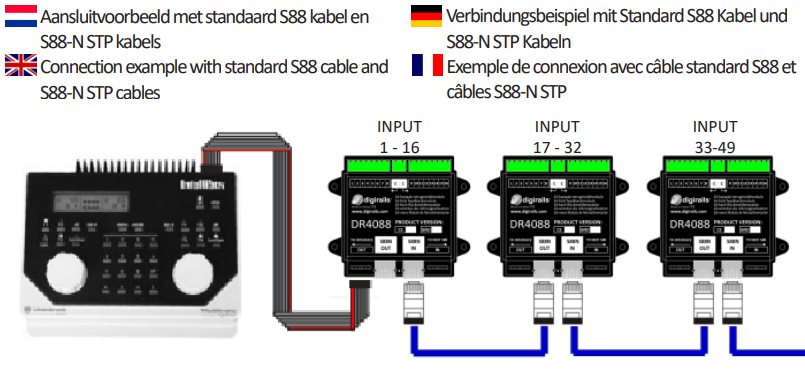

Standard S88-Kabel und S88-N STP-Kabel

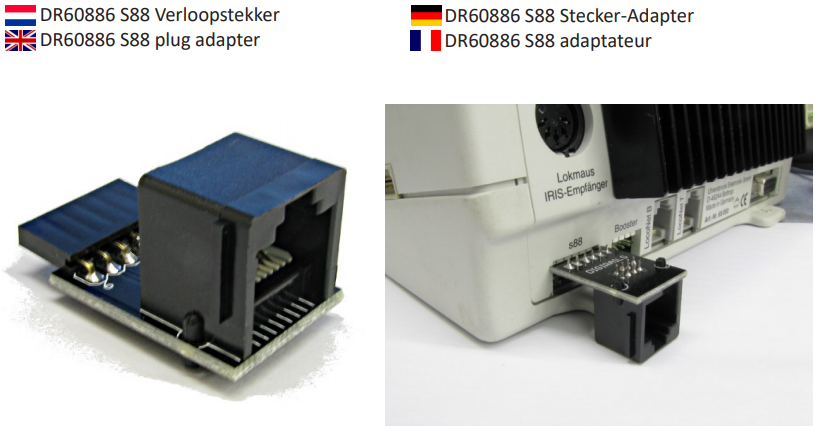

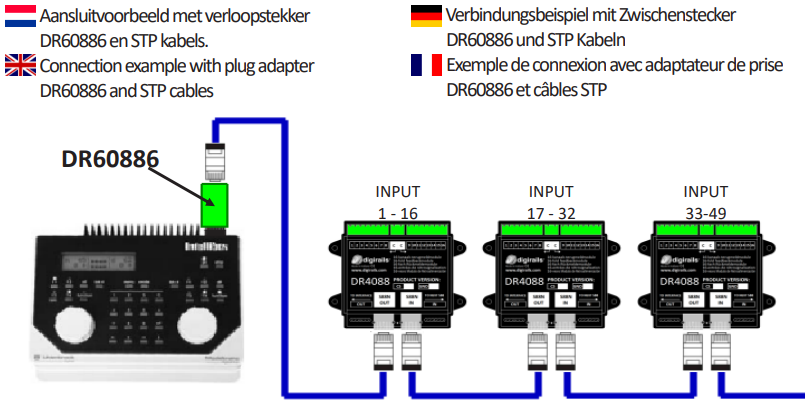

Zwischenstecker DR60886 und STP-Kabel

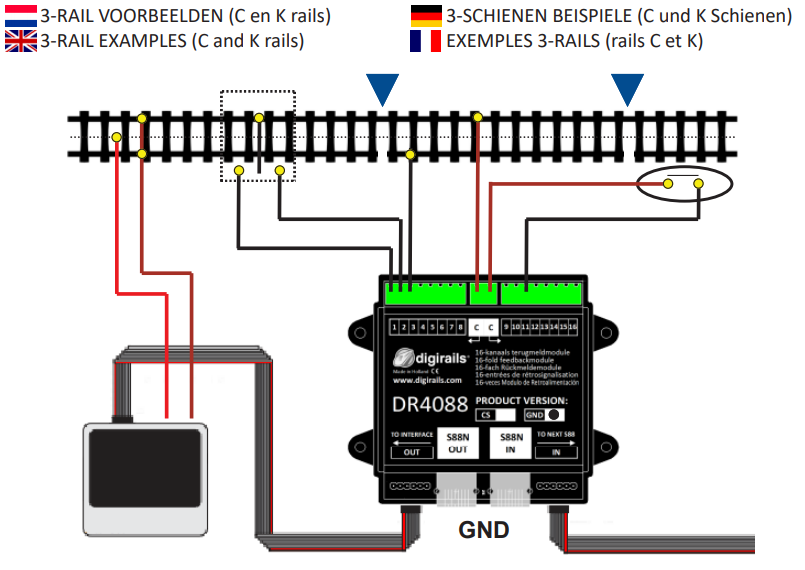

3-Schienen Beispiel (C- und K- Schienen)

dr4088:3-schienen-beispiel-c-k-gnd.png dr4088:3-schienen-beispiel-c-k-cs.png

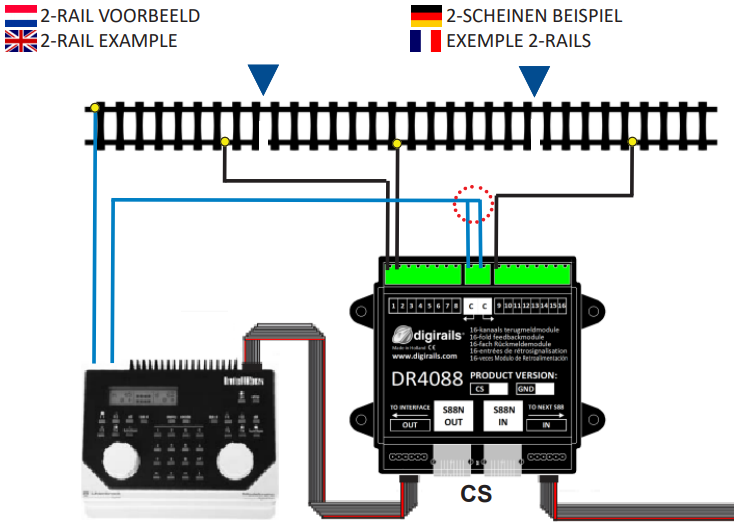

2-Schienen Beispiel

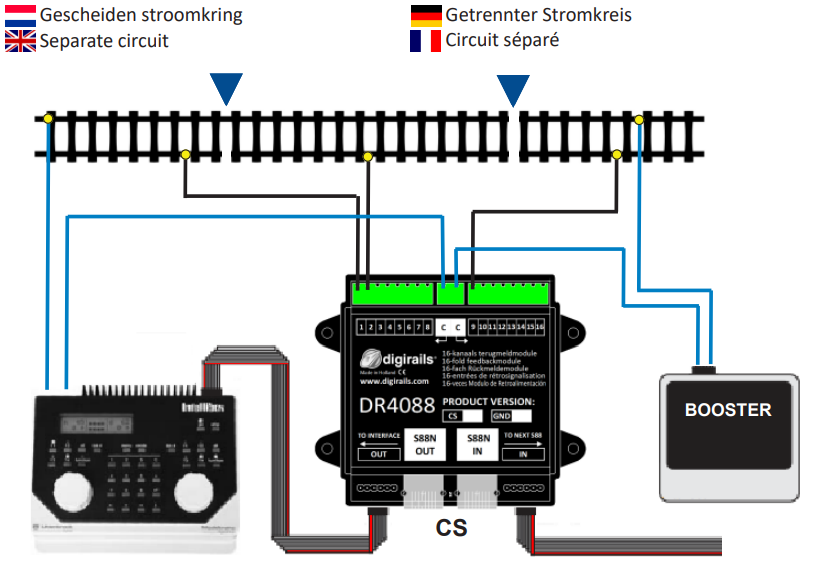

dr4088:2-schienen-beispiel-cs.png dr4088:2-schienen-beispiel-cs-getrennter-stromkreis.png


Optionales Zubehör

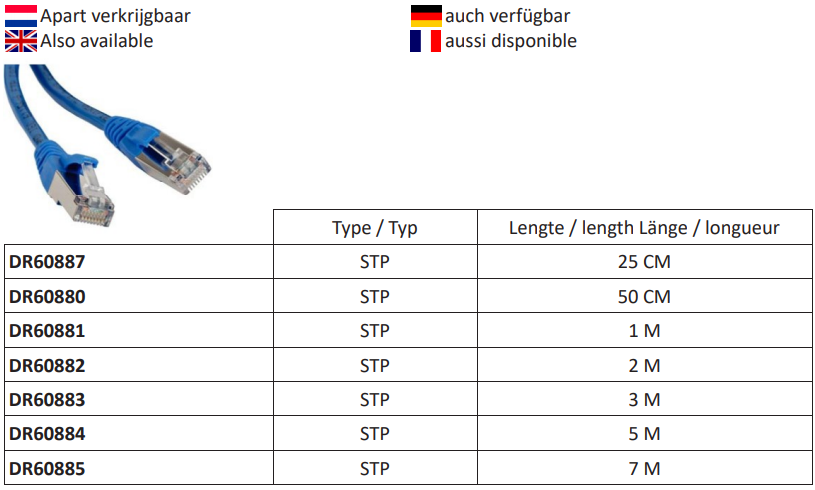

dr4088:zubehoer-1.png dr4088:zubehoer-2.png
