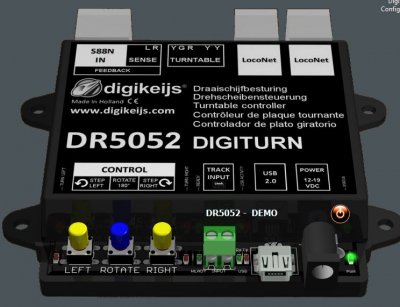

DR5052 DIGITURN Überblick

Der DR5052 ist ein universeller Drehscheibendecoder der fast alle Drehscheiben ansteuern kann. Es werden alle gängigen Steuerungsprotokolle unterstützt. Beim Einsatz des DR5052 in der Basic bzw. Basic Plus Ausführung sind keine Umbauten an der Drehscheibe nötig, die Drehscheibe kann „Out of the Box“ angeschlossen und betrieben werden.

Für die Drehscheiben von Roco® und Märklin® sind entsprechende Adapter erhältlich, so das auch hier ein Umbau der Drehscheibe, bei Verwendung der Basic bzw. Basic Plus Ausführung enfällt.

Für die Profi Ausführung bietet Digikeijs in Zukunft einen kompletten Umbausatz incl. einer Adapterplatine für einen Plux22 Decoder (Der Decoder muss separat erworben werden.) an.

Die Umpolung des Bühnengleise erfolgt direkt im DR5052, auch hierfür ist also keine weitere Hardware erforderlich. Selbstverständlich ist auch ein RailCom® Detektor und eine „normale“ Belegtmeldung für das Bühnengleis integriert.

Funktionsumfang der einzelnen Versionen

DR5052 Basic: Die Positionserkennung erfolgt über die Verriegelung der Drehscheibenbühne, darum ist bei jedem Gleisanschluss ein „klacken“ der Verriegelung zu hören. Langsames abbremsen am gewählten Gleisanschluss ist möglich. Die Motorsteuerung erfolgt direkt über den DR5052. Die Geschwindigkeit kann im Tool individuell eingestellt werden.

Benötigt:

DR5052 Basic Plus: Die Positionserkennung erfolgt über zusätzliche Rückmelder an den Gleisanschlüssen. Die Verriegelung der Drehscheibenbühne wird einmal entriegelt und bleibt so lange entriegelt bis der DR5052 den gewählten Gleisanschluss erkennt. Nun bremst der DR5052 ab und fährt langsam in Position. Nach erreichen der Position verriegelt die Drehscheibenbühne wieder sicher. Die Motorsteuerung erfolgt direkt über den DR5052. Die Geschwindigkeit kann im Tool individuell eingestellt werden.

Video auf YouTube Automatikfahrt mit WinDigipet 2018

Benötigt:

DR5052 Profi: Die Positionserkennung erfolgt über zusätzliche Rückmelder an den Gleisanschlüssen. Die Motorsteuerung erfolgt über einen separaten Lokdecoder (PluX22). So steht je nach verwendeten Decoder auch eine Lastregelung zu Verfügung. Natürlich kann auch Sound (bei Verwendung eines entsprechenden Decoders) abgespielt werden. Das Licht des Bühnenhauses und die Ein– und Ausfahrtssignale können ebenfalls gesteuert werden, wenn der verwendete Lokdecoder ausreichend Funk2onsausgänge zur Verfügung stellt. Die Programmierung der max. Geschwindigkeit (CV5), der Beschleunigungsrampe (CV3) und der Bremsrampe (CV4) erfolgt direkt im Tool des DR5052.
Das DR5052-PRO Set ist noch in Entwicklung.

Benötigt:

Adapter für Drehscheiben

  • Fleischmann® Drehscheibe:
    Kein Adapter notwendig. Die Drehscheibe kann direkt am DR5052 angeschlossen werden.
  • Roco® HO Drehscheibe:
    DR5052-R wird als Adapter benötigt. Dieser verbindet die Drehscheibe mit den DR5052-Ausgängen und der S88n-Schnittstelle des DR5052. Für die Roco® TT Drehscheibe wird dieser Adapter nicht benötigt. Siehe Hinweis weiter unten.
  • Märklin® Drehscheibe:
    DR5052-M wird als Adapter benötigt. Dieser verbindet die Drehscheibe mit den DR5052-Ausgängen und der S88n-Schnittstelle des DR5052.
  • Drehscheibe mit Schrittmotor:
    DR5052-STEP wird als Adapter benötigt. Dieser ist noch in Entwicklung.

DR5052 Variante vs. Drehscheibentyp

Bei gewissen Drehscheibentypen sind nicht alle Versionen des DR5052 unterstützt.

Spur H0

Hersteller DR5052 Basic DR5052 Basic Plus DR5052 Profi Bemerkung
Fleischmann® 1780 - - -
Fleischmann® 6018 X X X
Fleischmann® 6052 X X X
Fleischmann® 6052C X X X
Fleischmann® 6152C X X X
Fleischmann® 6154C X X X
Fleischmann® 6651C X X X
Fleischmann® 6652 X X X
Fleischmann® 6680C X X X
Roco® 42615 X X - Anschluss über DR5052-R
Märklin® 7027 X X X Anschluss über DR5052-M
Märklin® 7186 X X X Anschluss über DR5052-M
Märklin® 7286 X X X Anschluss über DR5052-M
Märklin® 89983 X X X Anschluss über DR5052-M

Spur TT

Hersteller DR5052 Basic DR5052 Basic Plus DR5052 Profi Bemerkung
Roco® 35900 X X X Anschluss wie Fleischmann®

Spur N

Hersteller DR5052 Basic DR5052 Basic Plus DR5052 Profi Bemerkung
Fleischmann® 9152 X X X
Fleischmann® 9152C X X X
Arnold® 6381 X - - Brückengleichrichter benötigt
In Entwicklung Ver. 1.2.x
