DR5000 - Das Z21-Protokoll nutzen

Roco© (Modelleisenbahn München GmbH) hat mit seiner Zentrale Z21 (bzw. z21 (start)) auch das Z21-Protokoll eingeführt. Mit der gleichnamigen Smartphone-App Z21 (bzw. die alte Version Z21 mobile) können Loks und Weichen gesteuert und sogar Rückmelder beobachtet werden.

Download der Apps

Voraussetzungen

  • DR5000 mit installierter Firmware 1.4.4 (oder höher).
  • Die DR5000 muss über USB mit dem PC verbunden sein.
  • Die DR5000 ist mit dem heimischen Router per LAN oder WLAN verbunden.

Z21-Protokoll aktivieren

Um das Z21-Protokoll in der DR5000 aktivieren zu können, müssen alle zuvor genannten Voraussetzungen zwingend erfüllt werden!

  • DR5000-App starten

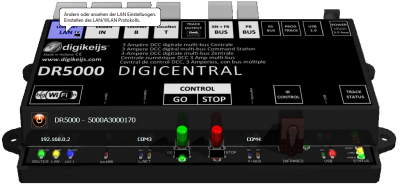

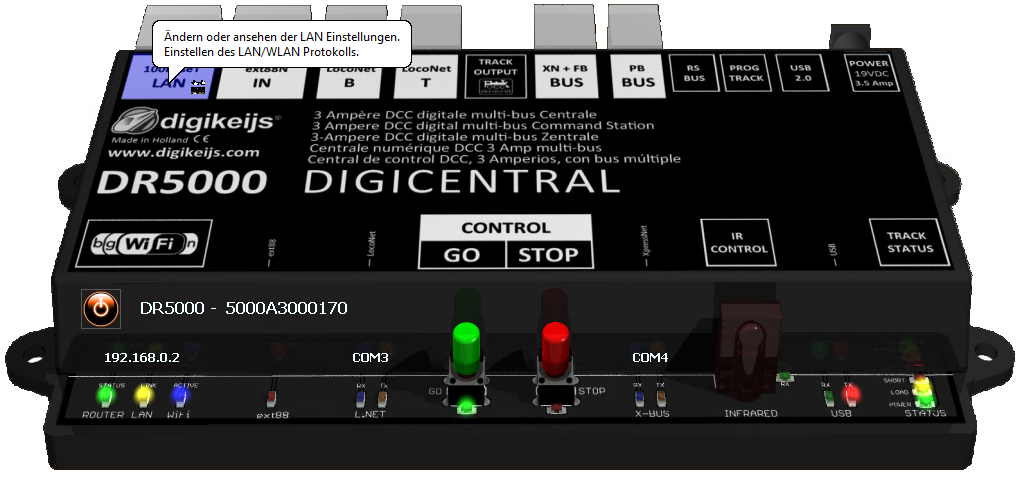

  • Oben links auf „100baseT LAN“ anklicken

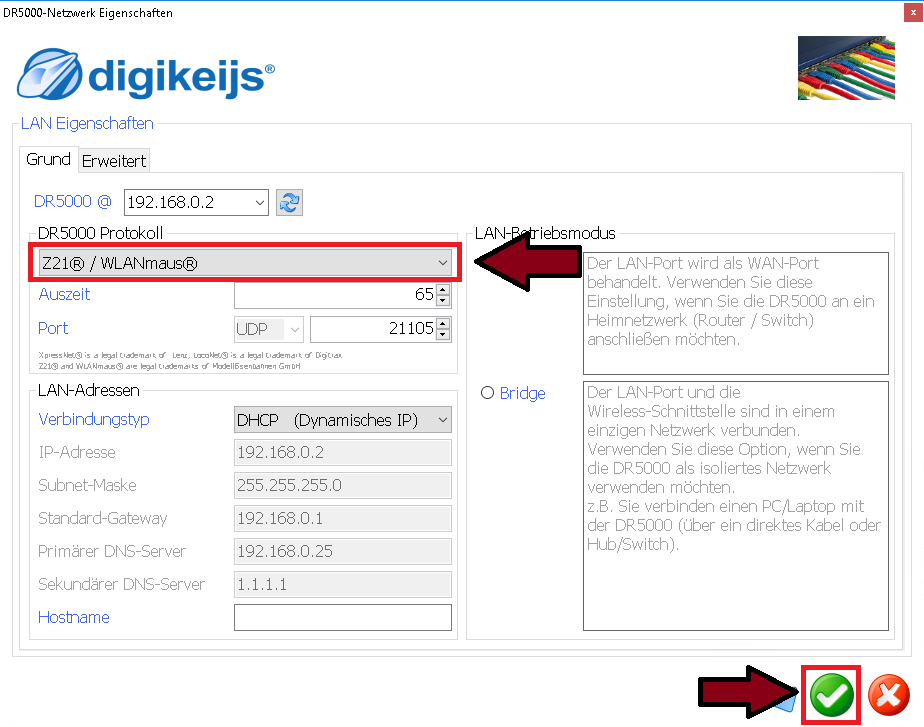

  • Unter „DR5000 Protokoll“ ⇒ „Z21® / WLANmaus®“ auswählen
  • Mit dem grünen Haken unten rechts die Konfiguration speichern



Die IP-Adresse der DR5000 ermitteln

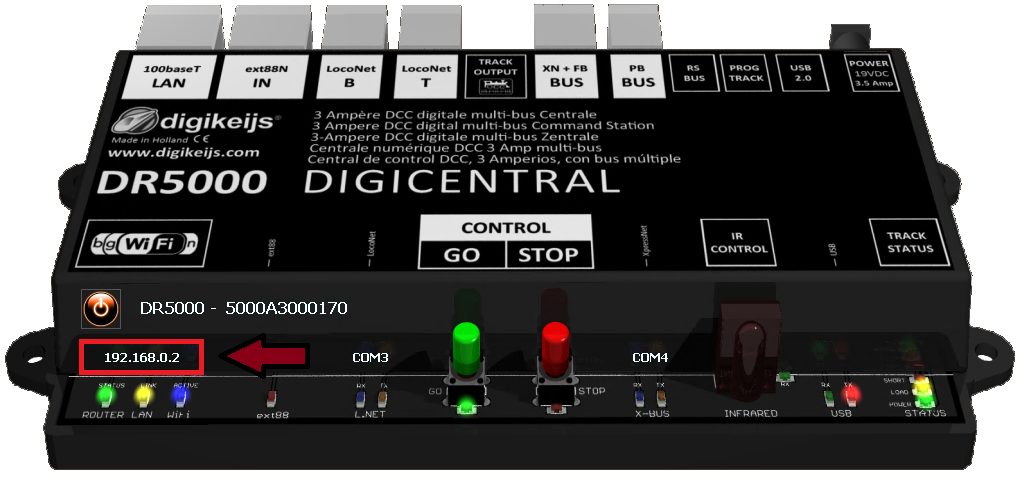

In der DR5000-App ist die IP-Adresse direkt ersichtlich und ist auf dem folgenden Bild beispielhaft markiert.


Konfiguration der Smartphone-App

In der Smartphone-App muss lediglich die IP-Adresse der DR5000 wie folgt eingetragen werden:

  1. Z21 (neue App) öffnen
    1. Einstellungen
    2. Z21 Einstellungen
    3. Neben „IP-Adresse“ die IP-Adresse der DR5000 eintragen
    4. Auf „Erneut mit Z21 verbinden“ drücken
    5. Fertig
  2. Z21 mobile (alte App) öffnen
    1. Einstellungen
    2. App Einstellungen
    3. Unter „IP-Adresse der Z21 Zentrale“ die IP-Adresse der DR5000 eintragen
    4. Auf „Neu verbinden“ drücken
    5. Fertig
